TH83/86
Le filtre Beta, conforme à la norme ISO 16889 avec APC ISO 11 171 et SAE ARP 4205, a un Beta (Ba) de 1000. Il dispose d’orifices d’entrée et de sortie SAE avec des options de 2″, 2’1/2″, et 3″, avec d’autres configurations possibles sur demande. Le débit et la perte de charge suivent la norme ISO 3968 pour des fluides ayant une viscosité cinématique de 30 Cst et une densité de 0,875 kg/dm³. Il fonctionne à des températures allant de -29°C à +121°C, pouvant aller jusqu’à 160°C sur demande. Disponible sans by-pass ou avec un by-pass de 3,5 bar, le filtre pèse 22 kg en version 16″ et 39,2 kg en version 39″. Sa résistance à l’écrasement est de 10,5 bar selon ISO 2941, et il est compatible avec les fluides selon ISO 2943.
Informations techniques
Débit :
1200 l/min
300 gmp
Pression de service :
30 bar
435 psi
Pression d'épreuve :
105 bar
1523 psi

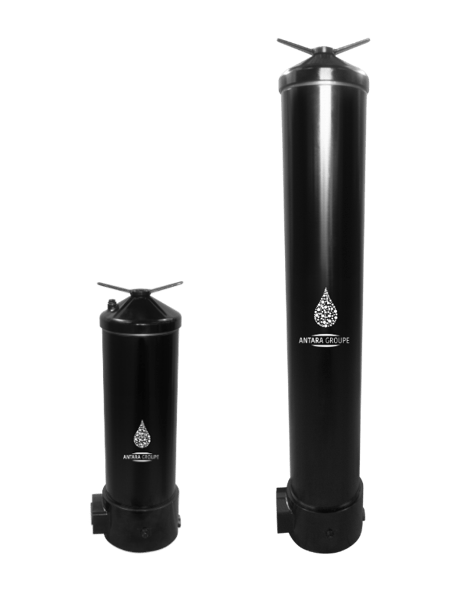

Les filtres TH83-86, conçus pour une maintenance facile grâce à leur poignée en T, offrent des débits élevés avec une faible perte de charge.
Points forts des Filtres TH83-TH86 :
- Maintenance simplifiée grâce à une poignée en T qui facilite le remplacement de l’élément filtrant.
- Permet des débits jusqu’à 1 135 l/mn avec une faible perte de charge.

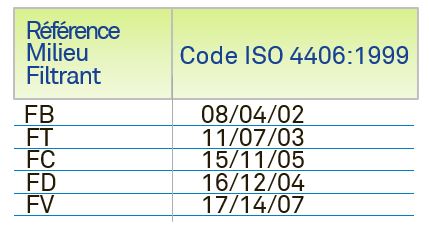

- Disponible en cinq niveaux d’efficacité de filtration (Beta = 1000) selon la norme ISO 16889.
- Larges options d’indicateur de colmatage.
- Corps en acier.
- Orifice de drainage & de remplissage

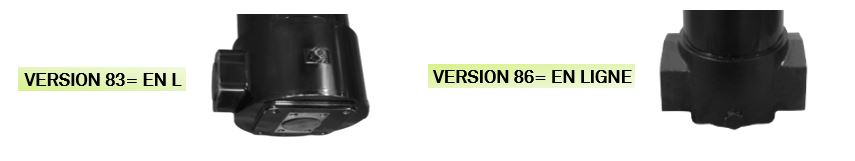

- Tête en aluminium.
Beta (ISO 16889 avec APC ISO 11 171 et SAE ARP 4205)
- Bx(c) : 1000

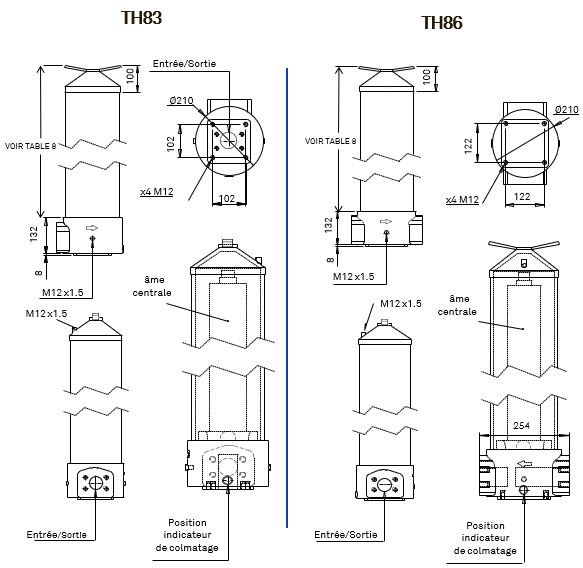

Orifices Entrée/Sortie
- SAE : 2’’, 2’’1/2, 3’’
- Autre sur demande possible

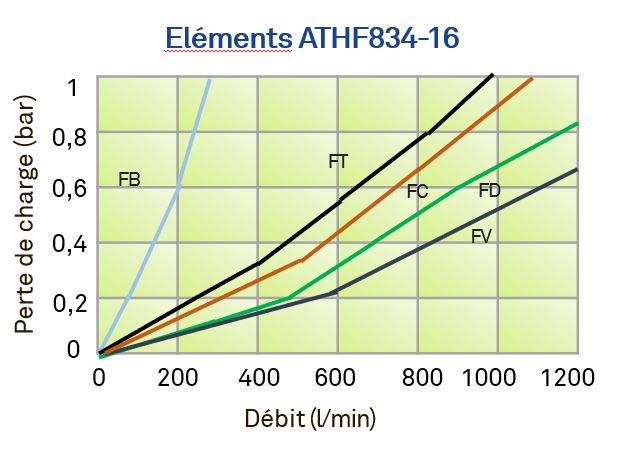

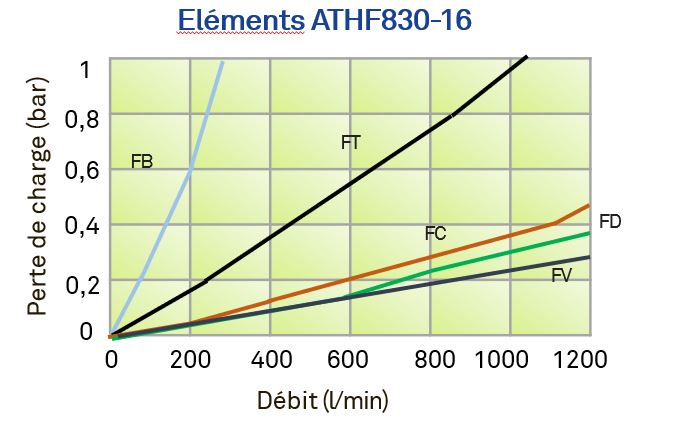

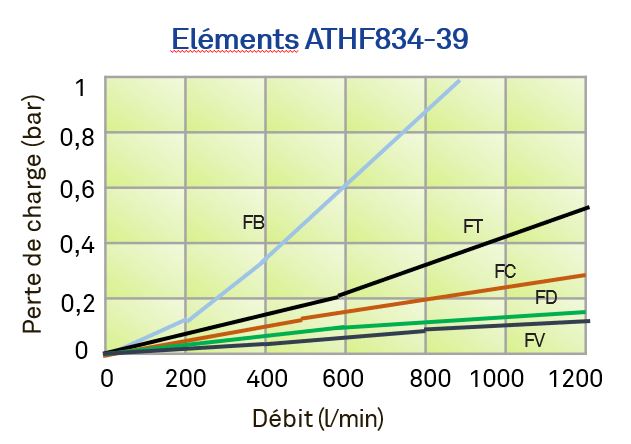

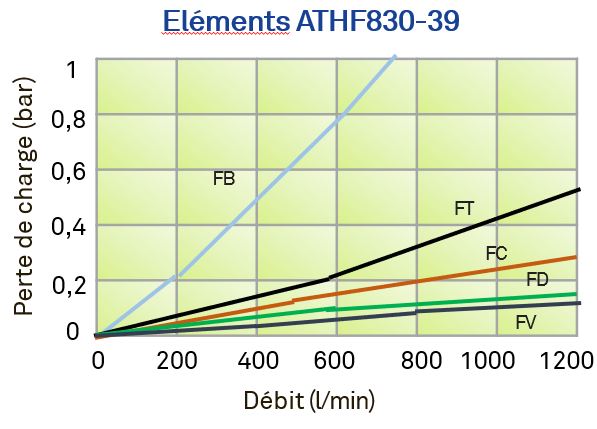

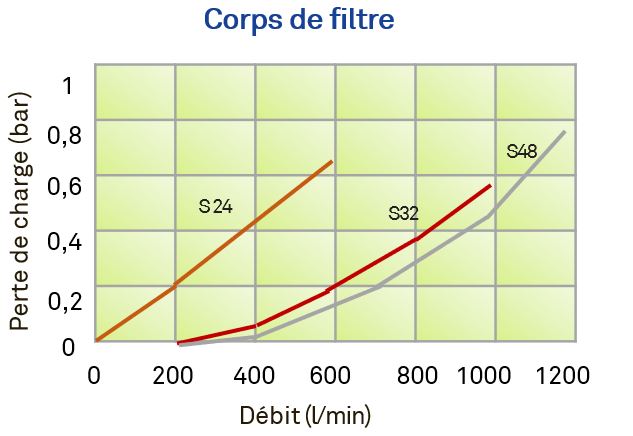

Débit et perte de charge suivant ISO3938 pour des fluides de viscosité cinématique de 30Cst et une densité de 0,875kg/dm3
Température de Service
- 29°C à +121°C
- Sur demande 160°C
By-Pass
- Sans
- 3,5 bar
Poids du filtre
- 16’’ : 22kg
- 39’’: 39,2kg
Résistance à l’écrasement de l’élément filtrant
- 10,5 bar suivant ISO 2941
Compatibilité avec les fluides suivant ISO 2943
